كمورد من رقائق السيليكون 4 بوصة ، غالبًا ما أواجه استفسارات حول قوة الترابط لهذه المكونات الحاسمة في صناعات أشباه الموصلات والإلكترونيات. قوة الترابط هي خاصية أساسية تحدد موثوقية وأداء رقائق السيليكون في التطبيقات المختلفة. في منشور المدونة هذا ، سوف أتعمق في مفهوم قوة الترابط في رقائق السيليكون 4 بوصة ، واستكشاف أهميتها ، والعوامل المؤثرة ، وطرق القياس.
أهمية قوة الترابط في رقائق السيليكون 4 بوصة
رقائق السيليكون هي لبنات بناء الإلكترونيات الحديثة ، والتي تعمل كركيزة للدوائر المتكاملة ، والأنظمة الكهروميكانيكية الدقيقة (MEMS) ، وأجهزة أشباه الموصلات الأخرى. تعد قوة الترابط بين الطبقات أو المكونات المختلفة على رقاقة السيليكون أمرًا بالغ الأهمية لضمان السلامة الهيكلية ووظائف هذه الأجهزة.
في تصنيع أشباه الموصلات ، يتم ترسيب أو نمت طبقات متعددة من المواد مثل ثاني أكسيد السيليكون ، والبوليسيليكون ، والمعادن على سطح رقاقة السيليكون. يجب أن تكون هذه الطبقات مرتبطة بحزم بالرقاقة لمنع التخلص أو التكسير أو غيرها من أشكال الفشل الميكانيكي أثناء خطوات المعالجة اللاحقة أو تشغيل الجهاز. يضمن الرابطة القوية أن تظل الخواص الكهربائية والميكانيكية للجهاز مستقرة بمرور الوقت ، مما يقلل من خطر تدهور الأداء أو فشل الجهاز.
علاوة على ذلك ، في التطبيقات مثل MEMS ، حيث يتم تصنيع الأجزاء المتحركة على رقاقة السيليكون ، تعد قوة الترابط ضرورية للحفاظ على الاستقرار الميكانيكي وموثوقية الجهاز. يمكن أن تؤدي الروابط الضعيفة إلى انفصال المكونات المنقولة ، مما يؤدي إلى عطل أو تقليل الوظائف.
العوامل التي تؤثر على قوة الترابط من رقائق السيليكون 4 بوصة
يمكن أن تؤثر عدة عوامل على قوة الترابط من رقائق السيليكون 4 بوصة. يعد فهم هذه العوامل أمرًا بالغ الأهمية لتحسين عملية الترابط وضمان جودة وموثوقية المنتج النهائي.
نظافة السطح
تعتبر نظافة سطح رقاقة السيليكون أحد أهم العوامل التي تؤثر على قوة الترابط. يمكن أن تمنع الملوثات مثل الغبار والبقايا العضوية وأيونات المعادن التلامس الحميم بين أسطح الترابط ، مما يقلل من قوة الرابطة. لذلك ، التنظيف الشامل لسطح الرقاقة قبل الترابط أمر ضروري. تشمل طرق التنظيف الشائعة التنظيف الكيميائي الرطب ، وتنظيف البلازما ، والتنظيف بالموجات فوق الصوتية.
خشونة السطح
يمكن أن تؤثر خشونة السطح على رقاقة السيليكون أيضًا على قوة الترابط. يسمح السطح الأملس بتواصل أفضل والالتصاق بين مواد الترابط ، مما يؤدي إلى رابطة أقوى. ومع ذلك ، قد تكون هناك حاجة إلى درجة معينة من خشونة السطح في بعض الحالات لتعزيز التشابك الميكانيكي بين طبقات الترابط. تعتمد خشونة السطح الأمثل على طريقة الترابط المحددة والمواد المستخدمة.
طريقة الترابط
يمكن أن يؤثر اختيار طريقة الترابط بشكل كبير على قوة الترابط. هناك العديد من تقنيات الترابط المتاحة للرقصات السيليكون ، بما في ذلك الترابط المباشر ، والترابط الأنودي ، والترابط اللاصق. كل طريقة لها مزايا وقيودها الخاصة ، ويمكن أن تختلف قوة الترابط التي تحققت اعتمادًا على معلمات العملية والمواد المستخدمة.
- الترابط المباشر: يتضمن الترابط المباشر ، والمعروف أيضًا باسم الترابط الانصهار ، جلب سطحي رقاقة نظيفة ومسطحة للسيليكون إلى التلامس وتطبيق الحرارة والضغط لتشكيل رابطة تساهمية قوية. توفر هذه الطريقة قوة ترابط عالية وهي مناسبة للتطبيقات التي تتطلب الاستقرار في درجات الحرارة العالية والعزل الكهربائي.
- الترابط anodic: الترابط الأنودي هو عملية ترتبط فيها رقاقة السيليكون بزجاج أو مواد عازلة أخرى عن طريق تطبيق حقل كهربائي وحرارة. تُستخدم هذه الطريقة بشكل شائع في تطبيقات MEMS نظرًا لقدرتها على توفير ختم محكم وربط قوي بين المواد المتباينة.
- الترابط اللاصقة: الرابطة اللاصقة تنطوي على استخدام مادة لاصقة لربط رقاقة السيليكون لركيزة أخرى. هذه الطريقة بسيطة ومرنة نسبيًا ، لكن قوة الترابط قد تكون أقل مقارنة بالترابط المباشر أو الأنيو. يجب تحسين اختيار لاصقة وعملية الترابط بعناية لتحقيق قوة الترابط المطلوبة.
درجة الحرارة والضغط
يمكن أن تؤثر درجة الحرارة والضغط المطبقة أثناء عملية الترابط أيضًا على قوة الترابط. تعزز درجات الحرارة المرتفعة عمومًا نشرًا أفضل وتفاعل بين مواد الترابط ، مما يؤدي إلى رابطة أقوى. ومع ذلك ، يمكن أن تسبب درجة الحرارة المفرطة الإجهاد الحراري والأضرار التي لحقت بالرقاقة أو مواد الترابط. وبالمثل ، يجب التحكم بعناية الضغط المطبق أثناء الترابط لضمان ملامسة موحدة بين أسطح الترابط دون التسبب في تشوه مفرط أو تلف.
خصائص المواد
يمكن أن تؤثر خصائص مواد الترابط ، مثل تكوينها الكيميائي ، ومعامل التمدد الحراري ، والخصائص الميكانيكية ، أيضًا على قوة الترابط. تفضل المواد ذات معاملات التمدد الحراري المماثلة لتقليل الإجهاد الحراري أثناء التغيرات في درجة الحرارة. بالإضافة إلى ذلك ، فإن التوافق الكيميائي بين مواد الترابط أمر بالغ الأهمية لضمان رابطة قوية ومستقرة.
طرق قياس قوة الترابط
لضمان جودة وموثوقية رقائق السيليكون 4 بوصة ، من الضروري قياس قوة الترابط بدقة. تتوفر عدة طرق لقياس قوة الترابط ، ولكل منها مزاياها وقيودها.
اختبار القص
اختبار القص هو طريقة شائعة الاستخدام لقياس قوة الترابط من رقائق السيليكون. في هذا الاختبار ، يتم تطبيق قوة بالتوازي مع واجهة الترابط لقص الطبقات المستعبدين. يتم تسجيل الحد الأقصى للقوة المطلوبة للتسبب في delamination كقوة القص. يوفر اختبار القص مقياسًا مباشرًا لقوة الرابطة في مستوى واجهة الترابط وهو مناسب لتقييم قوة الرابطة للأفلام الرقيقة أو الطبقات على رقاقة السيليكون.
اختبار القشر
يعد اختبار التقشير طريقة أخرى لقياس قوة الترابط ، خاصة بالنسبة للمواد المرنة أو الرقيقة المرتبطة بالرقاقة السيليكون. في هذا الاختبار ، يتم تطبيق قوة عمودي على واجهة الترابط لتقشير الطبقة المستعبدة من سطح الرقاقة. يتم قياس القوة المطلوبة لبدء ونشر القشر ، ويتم حساب قوة القشر. يوفر اختبار PEEL معلومات حول قوة الرابطة على حافة واجهة الترابط وهو مفيد لتقييم التصاق للمواد المرنة.
nanoindonation
NanoIndentation هي تقنية تستخدم لقياس الخواص الميكانيكية للمواد في النانو. في سياق قياس قوة الترابط ، يمكن استخدام النانوي لتقييم قوة الرابطة المحلية عن طريق المسافة البادئة للطبقات المستعبدة وقياس استجابة التلاشي القوة. توفر هذه الطريقة معلومات مفصلة حول قوة الرابطة والخصائص الميكانيكية لمواد الترابط بالقرب من المسافة البادئة.
رقائق السيليكون 4 بوصة لدينا وقوة الترابط
في شركتنا ، نحن ملتزمون بتوفير رقائق السيليكون عالية الجودة 4 بوصة مع قوة ترابط ممتازة. لدينا منشأة تصنيع حديثة مزودة بمعدات وتكنولوجيا متقدمة لضمان التحكم الدقيق في عملية الترابط.
يتم تنظيف رقائقنا بعناية ومعالجتها لتحقيق مستوى عال من نظافة السطح والنعومة ، وهو أمر ضروري لترابط قوي. نستخدم مجموعة متنوعة من طرق الترابط ، بما في ذلك الترابط المباشر والترابط الأنودي ، اعتمادًا على المتطلبات المحددة لعملائنا. يقوم المهندسون والفنيون ذوو الخبرة بتحسين معلمات عملية الترابط لضمان أعلى قوة وموثوقية ممكنة.

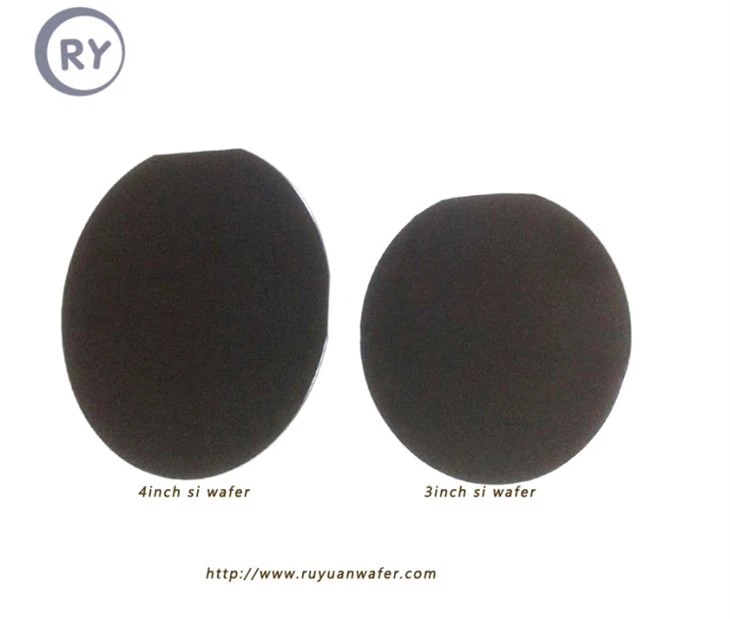

بالإضافة إلى رقائق السيليكون 4 بوصة ، نقدم أيضًا مجموعة واسعة من أحجام رقائق السيليكون ، بما في ذلك2 بوصة رقاقة السيليكون (50.8 ملم)و3inch سيليكون رقاقة (76.2 مم)، و12 بوصة رقاقة السيليكون (300 مم). تم تصميم محفظة منتجاتنا لتلبية الاحتياجات المتنوعة لعملائنا في صناعات أشباه الموصلات والإلكترونيات.
اتصل بنا للمشتريات والمناقشة
إذا كنت مهتمًا بالرقصات السيليكون البالغة 4 بوصات أو لديك أي أسئلة حول قوة الترابط أو جوانب أخرى من منتجاتنا ، فلا تتردد في الاتصال بنا. نحن على استعداد دائمًا لتزويدك بمعلومات مفصلة ودعم فني لمساعدتك في اتخاذ الخيار الصحيح لتطبيقك. يمكن لفريق الخبراء لدينا أيضًا العمل معك لتطوير حلول مخصصة بناءً على متطلباتك المحددة.
مراجع
- "تقنية تصنيع أشباه الموصلات" لبيتر فان زانت
- "الأنظمة الكهروميكانيكية الدقيقة (MEMS): التصميم والتصنيع والتعبئة" بقلم K. Najafi و SS Najafi
- "تقنية الترابط السيليكون الرقاقة لـ VLSI و MEMS" بقلم Q.-Y. تونغ و U. Gösele
