كمورد موثوق به من رقائق السيليكون 2 بوصة ، غالبًا ما أواجه استفسارات حول مقاومة مكونات أشباه الموصلات هذه. المقاومة هي خاصية أساسية تلعب دورًا محوريًا في أداء وتطبيق رقائق السيليكون. في منشور المدونة هذا ، سوف أتعمق في مفهوم المقاومة ، وشرح كيف ينطبق ذلك على رقائق السيليكون 2 بوصة ، ومناقشة آثارها على مختلف الصناعات.
فهم المقاومة
المقاومة ، التي يشار إليها بالحرف اليوناني ρ (Rho) ، هي مقياس لقدرة المادة على مقاومة تدفق التيار الكهربائي. يتم تعريفه على أنه المقاومة بين الوجوه المعاكسة لمكعب وحدة من المادة. وحدة SI للمقاومة هي أوم - متر (ω · م). بالنسبة لمواد أشباه الموصلات مثل السيليكون ، تعد المقاومة معلمة رئيسية لأنها تؤثر بشكل مباشر على السلوك الكهربائي للأجهزة المصنعة على رقائق.
تعتمد مقاومة المادة على عدة عوامل ، بما في ذلك تكوينها ودرجة الحرارة ووجود الشوائب أو المنشطات. في حالة السيليكون ، السيليكون النقي هو موصل فقير للكهرباء. ومع ذلك ، من خلال إدخال كميات تسيطر عليها من الشوائب (المنشطات) ، يمكننا تغيير مقاومتها بشكل كبير وتحويلها إلى أشباه موصلات مفيدة.
مقاومة رقائق السيليكون 2 بوصة
يمكن أن تختلف مقاومة رقاقة السيليكون 2 بوصة على نطاق واسع اعتمادًا على مستوى المنشطات ونوعها. هناك نوعان رئيسيان من المنشطات: n - type and p - type. يتضمن المنشطات من النوع N - إضافة عناصر ذات إلكترونات تكافؤ أكثر من السيليكون ، مثل الفسفور أو الزرنيخ. هذه الإلكترونات الإلكترونية الإضافية تزيد من عدد حاملات الشحن السالبة (الإلكترونات) في السيليكون ، مما يؤدي إلى انخفاض المقاومة. P - نوع المنشطات ، من ناحية أخرى ، يستخدم عناصر ذات إلكترونات تكافؤ أقل ، مثل البورون. هذا يخلق "ثقوب" (ناقلات الشحنة الإيجابية) في شبكة السيليكون ، مما يؤثر أيضًا على المقاومة.
عادة ، يمكن أن تتراوح مقاومة رقائق السيليكون 2 بوصة من أقل من 0.001 ω · سم إلى أكثر من 1000 Ω · سم. غالبًا ما يتم استخدام رقائق المقاومة المنخفضة (أقل من 0.01 Ω · سم) في التطبيقات التي تكون فيها التوصيل الحالي مرتفعًا ، مثل إلكترونيات الطاقة. تُستخدم رقائق المقاومة (0.1 - 10 Ω · سم) بشكل عام بشكل عام - أجهزة أشباه الموصلات الغرضية ، بما في ذلك الدوائر المتكاملة. إن رقائق المقاومة العالية (أكبر من 100 Ω · سم) مناسبة للتطبيقات التي يلزم وجود عزلات تسرب منخفضة وعزلة عالية ، كما هو الحال في بعض أنواع أجهزة الاستشعار والأجهزة الإلكترونية الضوئية.
قياس المقاومة
يعد قياس مقاومة رقاقة السيليكون بحجم 2 بوصة أمرًا بالغ الأهمية لضمان جودته ومدى ملاءمته لتطبيقات محددة. هناك العديد من الطرق المتاحة لقياس المقاومة ، ولكن الطريقة الأكثر شيوعًا هي طريقة مسبار النقطة الأربعة. تتضمن هذه الطريقة تطبيق تيار معروف من خلال تحقيقين خارجيين وقياس انخفاض الجهد عبر مجريتين داخليتين على سطح الرقاقة. باستخدام قانون OHM (v = ir) ، يمكن حساب المقاومة ، ثم يمكن تحديد المقاومة بناءً على هندسة الويفر وتكوين المسبار.
طريقة أخرى هي طريقة Van der Pauw ، وهي مناسبة لقياس مقاومة العينات أو العينات غير المنتظمة مع المنشطات غير الموحدة. تتضمن هذه الطريقة إجراء أربعة جهات اتصال كهربائية على محيط الرقاقة وقياس المقاومة في تكوينات مختلفة. من خلال تطبيق معادلات Van der Pauw ، يمكن حساب المقاومة.
التطبيقات ومتطلبات المقاومة
تقاوم رقاقة السيليكون 2 بوصة تملي ملاءمتها للتطبيقات المختلفة. في مجال الإلكترونيات الدقيقة ، يتم استخدام رقائق المقاومة المنخفضة في الترانزستورات والثنائيات. تحتاج هذه الأجهزة إلى التعامل مع كميات كبيرة من التيار مع الحد الأدنى من فقدان الطاقة ، وبالتالي فإن مسار المقاومة المنخفض أمر ضروري. رقائق المقاومة المتوسطة هي العمل في صناعة الدوائر المتكاملة. يتم استخدامها لتصنيع مجموعة واسعة من الدوائر الرقمية والتناظرية ، بما في ذلك المعالجات الدقيقة ورقائق الذاكرة وأجهزة الاستشعار.
في صناعة الإلكترونيات الضوئية ، تفضل رقائق المقاومة عالية المقاومة للتطبيقات مثل الكاشفات الضوئية والخلايا الشمسية. تساعد المقاومة العالية على تقليل تيار التسرب وتحسين كفاءة هذه الأجهزة. بالإضافة إلى ذلك ، في مجال المستشعرات ، يمكن تصميم مقاومة رقاقة السيليكون للكشف عن الخواص الفيزيائية أو الكيميائية المحددة. على سبيل المثال ، قد يستخدم مستشعر الغاز رقاقة مع مقاومة تتغير في وجود غاز معين.
عروض رقاقة السيليكون 2 بوصة
كمورد من رقائق السيليكون 2 بوصة ، نتفهم أهمية المقاومة في تطبيقات مختلفة. نحن نقدم مجموعة واسعة من رقائق السيليكون 2 بوصة مع قيم المقاومة المختلفة لتلبية الاحتياجات المتنوعة لعملائنا. يتم تصنيع رقائقنا باستخدام الحالة - من العمليات الفنية ويتم اختبارها بعناية لضمان مقاومة ثابتة ودقيقة.

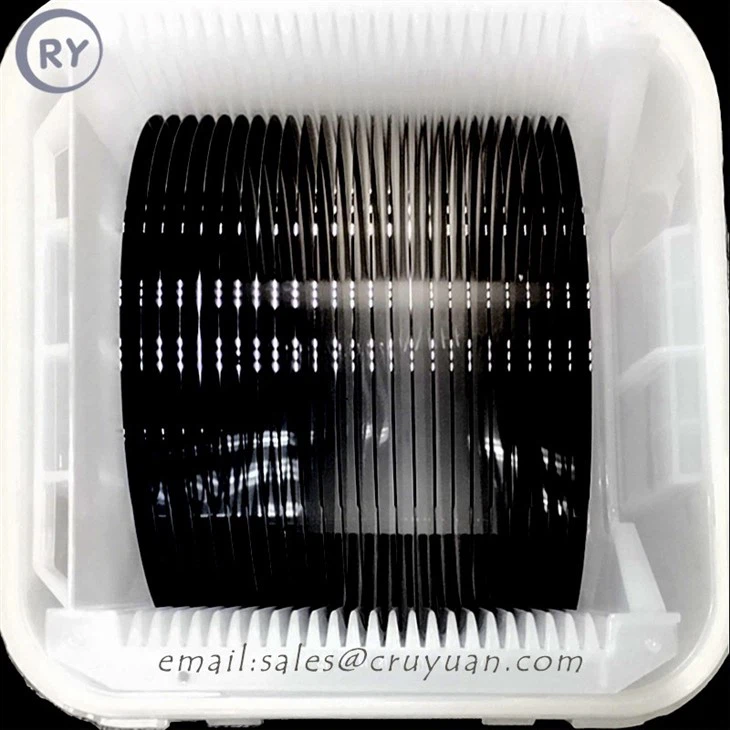

بالإضافة إلى رقائق السيليكون 2 - بوصة ، نقدم أيضًا8 بوصة السيليكون ويفر (200 مم)و5 بوصة الويفر السيليكون (125 ملم)، ورقاقة السيليكون 4 بوصة (100 مم). تتوفر هذه الرقاقات أيضًا مع خيارات مقاومة مختلفة ، مما يتيح لعملائنا اختيار المنتج الأنسب لمتطلباتهم المحددة.
اتصل بنا للحصول على احتياجات رقاقة السيليكون
سواء كنت مؤسسة بحثية تعمل على أحدث تقنيات أشباه الموصلات أو شركة تصنيع تبحث عن رقائق السيليكون عالية الجودة ، فنحن هنا للمساعدة. يمكن لفريق الخبراء لدينا تزويدك بمعلومات مفصلة حول مقاومة رقائقنا ومساعدتك في اختيار المنتج المناسب لتطبيقك.
إذا كنت مهتمًا بمناقشة متطلبات رقاقة السيليكون الخاصة بك ، فلا تتردد في التواصل معنا. نحن ملتزمون بتقديم خدمة عملاء ممتازة وضمان حصولك على أفضل رقائق السيليكون عالية الجودة بأسعار تنافسية.
مراجع
- Sze ، SM (1981). فيزياء أجهزة أشباه الموصلات. جون وايلي وأولاده.
- بيريت ، RF (1996). أساسيات جهاز أشباه الموصلات. أديسون - ويسلي.
- Streetman ، BG ، & Banerjee ، SK (2000). الحالة الإلكترونية الحالة الصلبة. قاعة برنتيس.
